Hệ thống điện nước âm tường: Lưu ý thi công để an toàn và bền lâu

1. Hệ thống điện nước âm tường là gì?

Khái niệm và đặc điểm

Hệ thống điện nước âm tường là phương pháp lắp đặt toàn bộ đường dây điện và ống nước ẩn bên trong tường, sàn hoặc trần nhà. Khác với cách đi nổi – nơi dây dẫn, ống nước lộ ra ngoài – hệ thống âm tường giúp công trình gọn gàng, sạch sẽ và mang lại tính thẩm mỹ cao.

Ở các đô thị lớn như Hà Nội, TP.HCM, Đà Nẵng, loại hình này đang ngày càng phổ biến trong nhà phố, chung cư, biệt thự, nhờ phù hợp với xu hướng thiết kế hiện đại và tối ưu hóa không gian sống.

Ưu điểm

• Thẩm mỹ cao: Không còn cảnh dây điện và ống nước chằng chịt trên tường hay trần nhà, giúp không gian tinh gọn, hiện đại.

• Tiết kiệm diện tích: Giấu đường ống và dây điện trong tường, giải phóng diện tích sử dụng cho nội thất và sinh hoạt.

• Bảo vệ dây và ống: Hệ thống nằm bên trong kết cấu tường, hạn chế tác động từ thời tiết, va đập hoặc côn trùng gặm nhấm.

Nhược điểm

• Khó sửa chữa: Khi có sự cố, việc khắc phục sẽ phức tạp hơn, cần xác định chính xác vị trí để tránh đục phá nhiều.

• Chi phí ban đầu cao hơn: Đòi hỏi vật liệu và tay nghề cao, nên chi phí thi công thường nhỉnh hơn so với đi nổi.

• Yêu cầu thiết kế kỹ từ đầu: Sau khi hoàn thiện, gần như không thể thay đổi vị trí ổ cắm, công tắc hay đường ống.

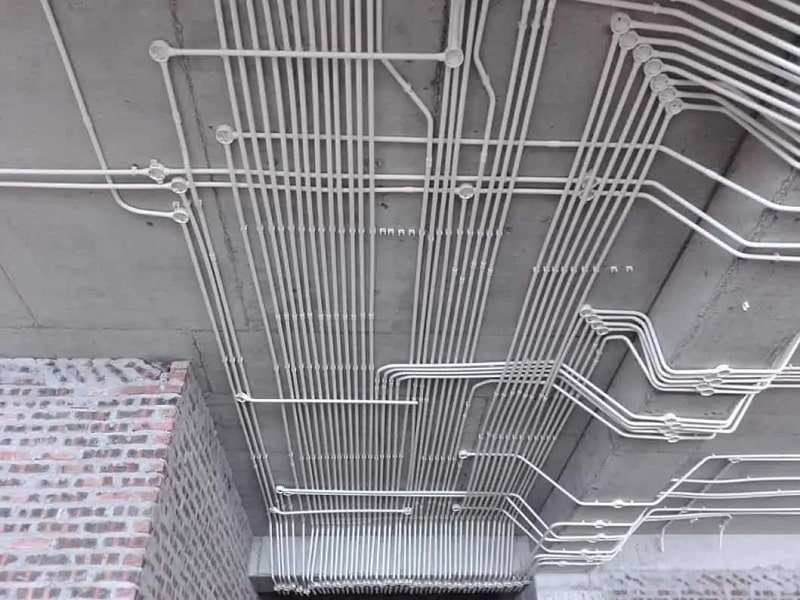

Hình ảnh thi công hệ thống điện nước âm tường (Nguồn: Ảnh sưu tầm)

2. Tại sao cần thi công điện nước âm tường đúng kỹ thuật?

Hệ thống âm tường mang lại thẩm mỹ và tiết kiệm diện tích, nhưng cũng “ẩn” mọi rủi ro phía sau lớp trát—một sai sót nhỏ có thể trả giá rất lớn. Thi công đúng kỹ thuật giúp bạn đạt 3 mục tiêu: an toàn – ổn định – kinh tế dài hạn.

An toàn vận hành là số 1. Với điện, yêu cầu tách mạch rõ ràng (chiếu sáng, ổ cắm, điều hòa, thiết bị công suất lớn) và bảo vệ chống giật (RCD/ELCB 30 mA) cùng tiếp địa đúng chuẩn để hạn chế nguy cơ điện giật/cháy nổ. Với nước, ống nóng dùng PPR hàn nhiệt, ống lạnh dùng uPVC/PPR phù hợp; hạn chế mối nối trong tường, bố trí co giãn cho PPR để bù giãn nở nhiệt, và thoát nước có độ dốc 1–2% để ngừa ứ đọng, mùi và rêu mốc.

Ngừa sự cố tốn kém về sau. Một mối hàn ống không đạt hoặc dây nối “lụi” trong tường có thể dẫn tới thấm tường, bong sơn, chập cháy. Khi đó, chi phí khắc phục không chỉ là công thợ—mà còn đục phá, hoàn thiện lại, gián đoạn sinh hoạt. Làm chuẩn từ đầu (đúng vật tư – đúng quy trình – đủ kiểm định) luôn rẻ hơn sửa chữa.

Tối ưu chi phí vòng đời 20–30 năm. Thi công âm tường đúng kỹ thuật giúp giảm rò rỉ, giảm tổn hao điện, kéo dài tuổi thọ thiết bị và đường ống. Nếu tính tổng chi phí sở hữu (TCO) gồm thi công + bảo trì + sửa chữa trong suốt vòng đời công trình, hệ thống làm chuẩn thường rẻ hơn đáng kể so với làm vội/làm thiếu tiêu chuẩn.

3. Quy trình thi công hệ thống điện nước âm tường

Bước 1 – Lập sơ đồ thiết kế chi tiết

• Vẽ rõ vị trí ổ cắm, công tắc, đèn chiếu sáng, thiết bị điện.

• Xác định đường ống cấp – thoát nước, vị trí đồng hồ, máy bơm.

• Tách rõ đường điện và đường nước để tránh nguy cơ rò rỉ, chập cháy.

Bước 2 – Chuẩn bị vật tư đạt tiêu chuẩn

• Điện: Ống luồn PVC chịu nhiệt, ống luồn HDPE chống cháy, dây cáp lõi đồng, hộp nối chống ẩm.

• Nước: Ống PPR chịu nhiệt, ống PVC chất lượng cao, keo dán chuyên dụng hoặc máy hàn nhiệt cho ống PPR.

• Chọn thương hiệu uy tín để đảm bảo tuổi thọ và an toàn.

Bước 3 – Thi công đường ống và dây âm tường

• Nguyên tắc đi ngang – dọc, tuyệt đối tránh đi chéo.

• Khoảng cách tối thiểu giữa ống điện và ống nước: 10cm.

• Không nối dây hoặc ống giữa chừng trong tường, tất cả mối nối phải nằm trong hộp kỹ thuật.

Bước 4 – Kiểm tra trước khi hoàn thiện

• Điện: Kiểm tra thông mạch, đo điện trở cách điện.

• Nước: Test áp lực trong ít nhất 24 giờ để phát hiện rò rỉ.

Bước 5 – Nghiệm thu và lưu hồ sơ

• Lưu lại bản vẽ hoàn công (as-built drawing) để dễ dàng bảo trì hoặc nâng cấp sau này.

• Bàn giao đầy đủ sơ đồ cho gia chủ.

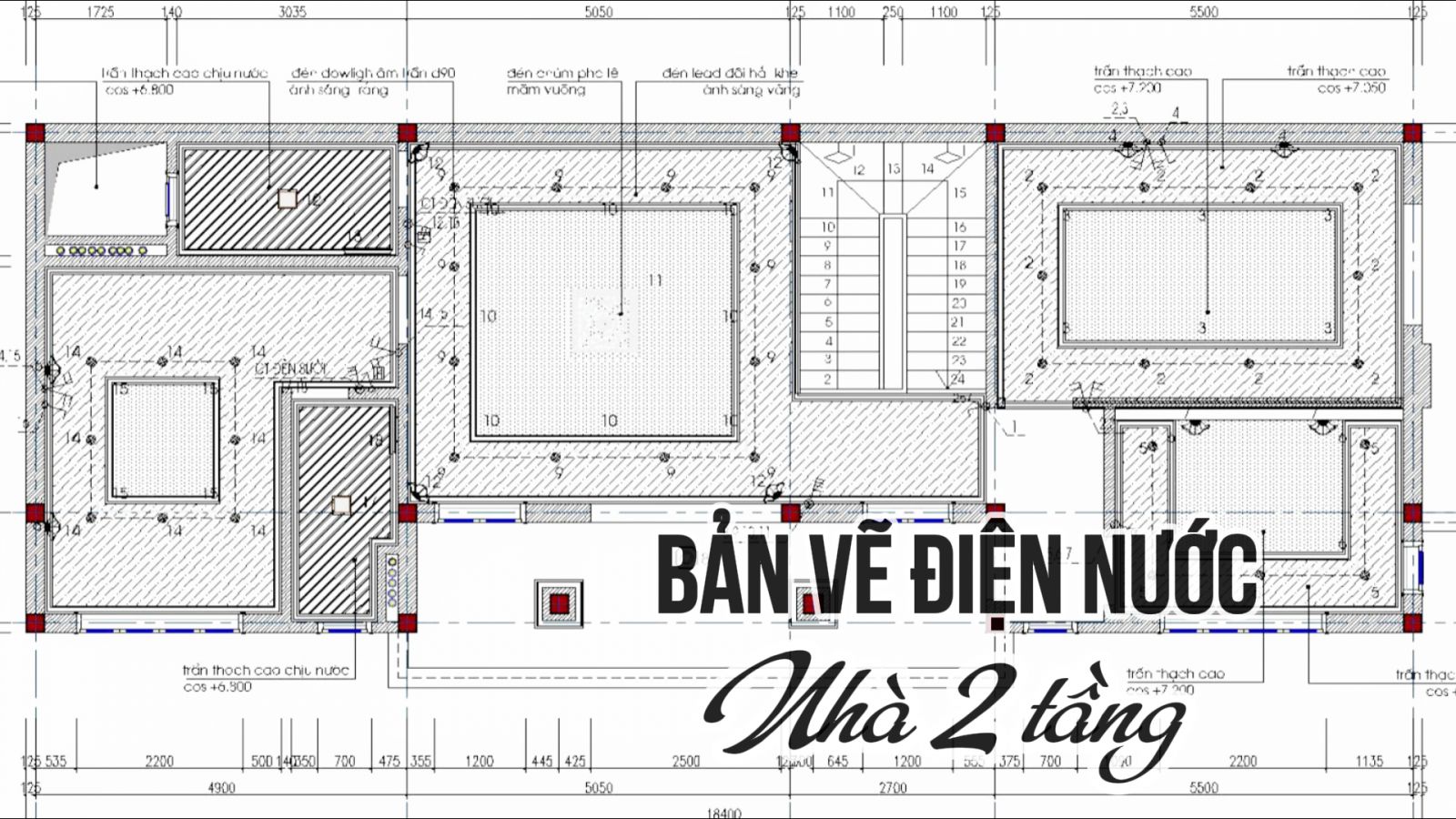

Hình ảnh bản vẽ điện nước nhà 2 tầng (Nguồn: Ảnh sưu tầm)

4. Lưu ý quan trọng khi thi công điện nước âm tường

Tuyệt đối không đục dầm/cột: Hạn chế rãnh lớn trên tường chịu lực. Mọi đường âm phải theo thiết kế kết cấu. Với tường gạch, thông lệ là rãnh không vượt quá ~1/3 bề dày tường; độ sâu chỉ vừa đủ “ôm” ống + lớp trát (thường 20–30 mm cho ống điện, 30–40 mm cho ống nước nhỏ). Tránh rãnh ngang dài trên tường chịu lực.

Đi dây/ống theo phương ngang – dọc, có cao độ chuẩn, tránh đi chéo. Quy luật thẳng hàng giúp dễ dò tìm – dễ sửa về sau, giảm rủi ro khoan nhầm.

Điện và nước phải tách xa, có lớp bảo vệ. Giữ khoảng cách tối thiểu 10–15 cm giữa ống điện và ống nước; dùng ống luồn cứng (PVC/HDPE chống cháy), co nối đúng cỡ, bán kính uốn ≥ 6× đường kính ống để luồn dây không bị sước vỏ. Tất cả mối nối điện nằm trong hộp kỹ thuật có nắp.

Bố trí cao độ thiết bị hợp lý cho nhà ở:

• Công tắc: ~1,2–1,4 m so với cốt sàn hoàn thiện.

• Ổ cắm chung: ~0,3–0,45 m; khu bếp: ~1,1–1,2 m (trên mặt bàn).

• Ổ cắm máy giặt/điều hòa/nóng lạnh: theo vị trí máy, ổ cắm có nắp che & chống ẩm tại khu ẩm ướt.

Thoát nước đúng nguyên tắc thủy lực. Độ dốc 1–2% về phía ống đứng/ga thu; bố trí cửa thăm (cleanout) tại vị trí đổi hướng; bẫy nước (P-trap) cho thiết bị vệ sinh để chặn mùi.

Kiểm tra – ghi hồ sơ trước khi trát. Chụp ảnh/bấm tọa độ đường ống, đánh dấu cao độ, lưu bản vẽ hoàn công (as-built) để bảo trì và nâng cấp về sau. Gắn tem cảnh báo tại khu vực có đường âm dày đặc (bếp, vệ sinh).

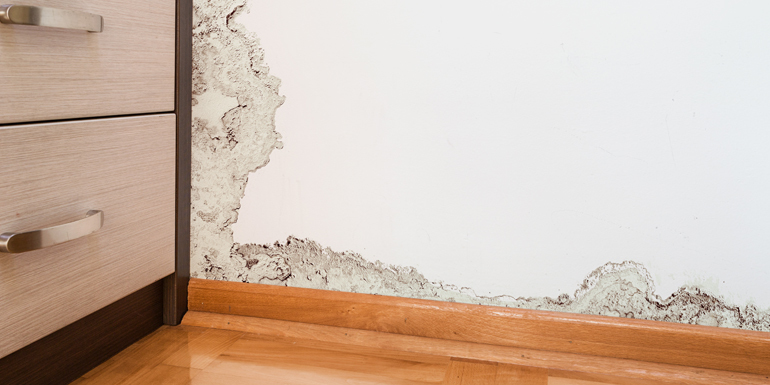

Hình ảnh ống nước rò rỉ gây mốc tường (Nguồn: Ảnh sưu tầm)

5. Lỗi thường gặp và cách phòng tránh

Không có bản vẽ thi công
Nhiều đội thi công bỏ qua bước lập và lưu bản vẽ, khiến sau này khi khoan, treo kệ hoặc sửa chữa dễ khoan trúng dây điện hay ống nước.
Cách phòng tránh: luôn yêu cầu bản vẽ hoàn công (as-built), chụp ảnh toàn bộ đường ống/dây trước khi trát để làm hồ sơ lưu.

Chọn vật tư giá rẻ, kém chất lượng
Ống nước mỏng, dây điện nhỏ tiết diện hay phụ kiện không đạt chuẩn rất dễ xuống cấp, gây rò rỉ hoặc chập điện.
Cách phòng tránh: chỉ dùng ống PPR, PVC, dây đồng và ống luồn từ thương hiệu uy tín, có chứng nhận chất lượng.

Không kiểm tra kỹ trước khi trát tường
Nếu không test áp lực nước hoặc đo điện trở cách điện, các lỗi tiềm ẩn sẽ bị “chôn” trong tường, rất khó và tốn kém khi sửa.
Cách phòng tránh: thử áp nước tối thiểu 24h, đo thông mạch và điện trở cách điện trước khi hoàn thiện.

Lắp chung điện và nước
Đường điện đặt sát đường nước làm tăng nguy cơ ẩm ướt, rò rỉ gây chập cháy.
Cách phòng tránh: bố trí đường điện – nước tách biệt, giữ khoảng cách tối thiểu 10–15cm, mối nối điện phải nằm trong hộp kỹ thuật.

6. Chi phí thi công hệ thống điện nước âm tường

Chi phí phụ thuộc vào quy mô, độ phức tạp, vật tư, thương hiệu thiết bị, tiêu chuẩn an toàn và mức độ hoàn thiện. Nên tách 2 khoản: (A) phần thô âm tường và (B) phần thiết bị/hoàn thiện.

A. Phần thô âm tường (tham khảo):

• Điện âm tường: 150.000 – 250.000 đ/m² sàn (ống luồn, dây đồng tiêu chuẩn, nhân công, đục rãnh – đi ống – trát vá cơ bản).

• Nước âm tường: 120.000 – 200.000 đ/m² sàn (ống PPR/uPVC, phụ kiện, hàn nhiệt – keo dán, thử áp).
  Khoản này biến động theo: số tầng, số phòng vệ sinh/bếp, mật độ ổ cắm – đèn, bề dày tường, điều kiện thi công (nhà mới/nhà cải tạo).

B. Phần thiết bị & hoàn thiện (ước tính theo lựa chọn):

• Tủ điện + aptomat/RCD: ~3–8 triệu (tùy số nhánh và thương hiệu).

• Ổ cắm, công tắc: ~2–7 triệu cho căn hộ 2PN (tùy series, có/không có chống ẩm).

• Thiết bị nước (van tổng, van 1 chiều, rọ bơm, lọc đầu nguồn cơ bản): ~2–6 triệu.

• Phụ kiện vệ sinh/kim khí (P-trap, ga thu, nắp thăm…): ~1–3 triệu.

Ví dụ minh họa (tham khảo cho căn hộ 70 m² – 2PN tại Hà Nội):

• Điện âm tường: chọn mức giữa ~200.000 đ/m² × 70 = 14.000.000 đ

• Nước âm tường: mức giữa ~160.000 đ/m² × 70 = 11.200.000 đ

• Tủ điện + RCD, thiết bị đóng cắt: ~5.000.000 đ

• Ổ cắm – công tắc (series trung cấp): ~4.000.000 đ

• Van – lọc – phụ kiện nước: ~3.000.000 đ
  Tổng ước tính: ~37–40 triệu đồng (chưa gồm đèn, thiết bị vệ sinh, bình nóng lạnh, máy bơm).

Lưu ý: Đây là giá tham khảo; IGcons sẽ bóc tách khối lượng theo bản vẽ MEP để chốt báo giá chính xác. Vật tư cao cấp có thể làm tổng chi phí tăng 15–30%.

Mẹo tiết kiệm mà không giảm chuẩn: chọn đồng bộ 1–2 thương hiệu, tối ưu số lượng ổ cắm/điểm đèn theo nhu cầu thực, giữ RCD/tiếp địa và ống – dây đạt chuẩn (không thỏa hiệp ở các hạng mục an toàn).

Hệ thống dây điện âm tường của một tòa chung cư (Nguồn: Ảnh sưu tầm)

7. FAQ – Giải đáp thắc mắc thường gặp

Điện nước âm tường có bền không?
Nếu thi công đúng kỹ thuật và dùng vật liệu chất lượng, hệ thống có thể sử dụng bền bỉ 20–30 năm.

Nên chọn ống điện, ống nước loại nào?

• Điện: Ống PVC chịu nhiệt hoặc HDPE chống cháy.
• Nước: Ống PPR chịu nhiệt cho nước nóng, PVC cho nước lạnh.

Khi bị hỏng thì sửa thế nào?
Cần máy dò chuyên dụng để xác định vị trí sự cố, tránh đục phá nhiều.

Làm sao tránh rò rỉ nước?
Hạn chế mối nối trong tường, test áp lực tối thiểu 24 giờ trước khi hoàn thiện.

8. Kết luận

Hệ thống điện nước âm tường giúp không gian gọn – đẹp – hiện đại, nhưng chỉ phát huy trọn vẹn khi thiết kế chuẩn, vật tư đúng – đủ, thi công kỷ luật và kiểm tra nghiêm ngặt. Làm chuẩn từ đầu giúp bạn an tâm 20–30 năm, giảm rủi ro đục phá và chi phí phát sinh.
